一、 設備說明：

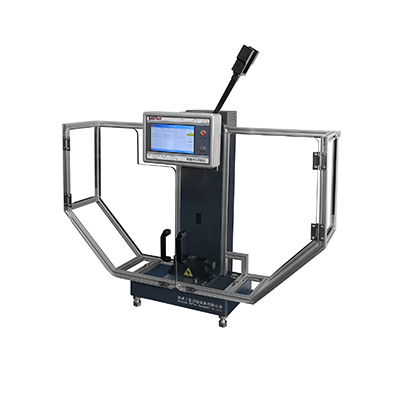

擺錘沖擊試驗機是對塑料、尼龍、硬橡膠、玻璃鋼、電氣絕緣材料等非金屬材料在動負荷下抵抗沖擊的性能檢驗的檢測儀器。本機采用半自動化控制，操作簡便，工作效率高。在沖擊試樣后自動獲得試驗數據。在連續做沖擊試驗的試驗室和大量做沖擊試驗的制造廠家更能體現其優越性。本機所配的專用控制面板和顯示屏可滿足用戶試驗所需的操作和顯示要求，如顯示沖擊吸收功、沖擊強度、擺錘的擺動角度及打印試驗報告等。該機即可以做簡支梁試驗，又可以做懸臂梁試驗，支座調節及更換方便，適用性強，是硬質塑料生產廠家、質檢單位、科研所等必不可少的檢測儀器。
二、 執行標準：
1. GB/T 21189-2007塑料簡支梁、懸臂梁和拉伸沖擊試驗用擺錘沖擊試驗機的檢驗
2. 滿足SO13802 塑料.擺錘沖擊試驗機的鑒定.Charpy,Izod和拉伸沖擊試驗
3. ISO 179:2000 《Plastics-Determination of Charpy impact properties》
4. ISO 180:2000 《Plastics-Determination of Izod impact strength》
5. ASTM D 256-04 《Standard test methods for determining the Izod Pendulum lmpact Resistance of plastics1》（配美標擺時才滿足）
三、 主要技術參數：
1. 最大沖擊能量：簡支梁4J、2J，1J， 懸臂梁5.5J、4J、2.75J
2. 擺錘力矩：簡支梁2.1436N?m、1.0718 N?m、0.5359 懸臂梁2.1436N?m、1.4737 N?m
3. 擺錘預揚角：150o
4. 角度分辨率：0.1o
5. 簡支梁技術參數：
沖擊速度：2.9m/s
擺軸中心至試樣中心的距離：230㎜
刀刃夾角：30°
刀刃圓角半徑：2㎜
支座圓角半徑：1㎜
支座前角：5°
支座后角：10°
支座跨距：40㎜、60㎜、70㎜
試樣類型及尺寸（長×寬×厚）：
80㎜×10㎜×4㎜
50㎜×6㎜×4㎜
120㎜×15㎜×10㎜
6. 懸臂梁技術參數：
沖擊速度：3.5m/s
擺軸中心至試樣中心的距離：335㎜
刀刃夾角：75°
刀刃圓角半徑：0.8㎜
刀刃前角：5°
刀刃后角：10°
刀刃中心距鉗口上表面：22±0.2㎜
試樣類型及尺寸（長×寬×厚）：
